voici un bric à brac de ce que l'on devrait toujours avoir dans le coin de son ordinateur...
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
En ce qui me concerne, je suis amené à gérer lumière, image et scénographie. Comme concepteur mais aussi comme bricoleur. Si vous avez des questions, j'ai peut être des réponses. Je peux vous aiguyer sur les éléments suivants qui ne sont pas développés dans ces pages : Lumière : jeu d'orgue, midi, max msp, dmx, projecteurs, simulations sur 3D Studio Max, plans sur Canvas. édition de conduite ASCII sur Excel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Le câblage de la prise dmx, XLR 5 broches dont uniquement 3 sont connectées. Pour vos prolongateurs, inutile donc de dépasser le câble "1 paire". Attention à la masse : celle - ci doit être connectée uniquement sur la broche 1 et pas sur le corps de la prise. Si ce n'est pas le cas, des boucles de masses peuvent alors perturber le signal. |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

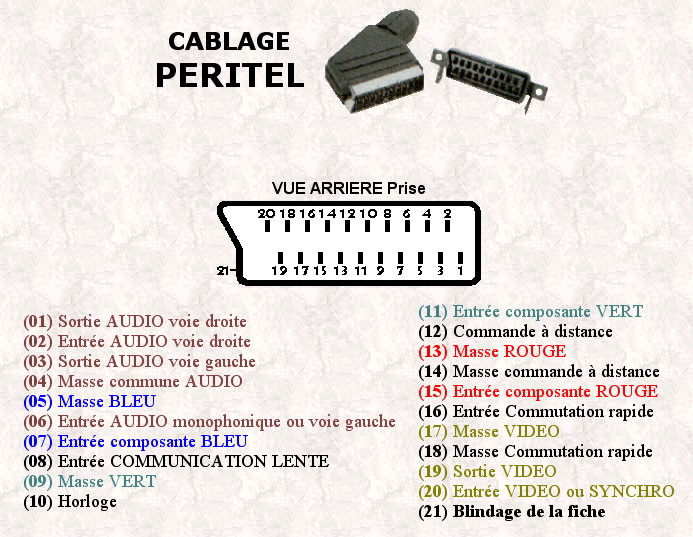

Le câblage de la prise péritel, si si! elle existe encore. |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VGA, VESA, DDC :
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| et pour tout savoir sur la connectique suivez le lien | le dossier complet sur la connectique vidéo... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| les codes des couleurs des résistances |  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La roue des filtres gam color, pratique pour en un
coup d'oeil les choisir et visualiser les couleurs complémentaires...
En ce qui me concerne, j'utilise beaucoup les filtres gam color, ils ont une très bonne tenue en température et offrent des couleurs introuvables ailleurs. Même s'il existe des "tables des équivalences" que je conseille uniquement de consulter pour voir que ça n'a rien à voir... |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| la température de couleur : un pense bête. |  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| couleur : les coordonnées photométriques des filtres LEE et ROSCO | document excel lee filters swatch et Rosco Photometrics | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
tiré du site éclairage.net : une liste descriptive et quelques symboles de projecteurs. et une liste au format excel |
 et le document excel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INFORMATIQUE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L'hexadécimal, vous connaissez? voici une calculatrice qui calcule et effectue les conversions en HEXA! le ascii light cue devient lisible! |
balicalc.exe | (elle à la facheuse tendance à disparaitre dans la barre d'outils de windows dès qu'on l'ouvre, mais c'est bien là tout ce qu'on peut lui reprocher) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CONVERTIR UNE CONDUITE ASCII (pronto etc...) VERS EXCEL ? J'ai concocté une macrofonction qui sait lire les fichiers ascii issus des jeux d'orgues type 'presto' et 'pronto' afin de pouvoir
les lire dans un document excel, les analyser et les imprimer avec la souplesse d'Excel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Un chrono pour PC : petit document flash qui permet d'afficher un chrono. On peut le copier à volonté et en ouvrir simultanément autant qu'on en souhaite. pratique! | timer.exe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| JEU D'ORGUE : laissez tomber le presto et partez en tournée avec un jeu d'orgue dans le PC ou dans le MAC avec une interface usb/dmx et un logiciel ! | D ::light : LE logiciel GRATUIT stable et fiable | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| schwarpeter : LE logiciel de Chistoph Guillermet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| l'interface USB/DMX | ENTTEC bien sur! | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ASTUCES INFORMATIQUES Besoin d'aide? D'une info sur un logiciel? Vous recherchez un logiciel spécifique pour telle ou telle tâche? Après avoir testé pas mal de choses, je suis peut-être en mesure de vous conseiller dans vos choix. envoyez moi un petit mail. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LOGICIELS CONSEILLES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| plans en 2D : existe sous MAC et PC | CANVAS : un régal pour réaliser des plans à l'échelle, préparer des sorties en pdf, importer des plans scannés, faxés de travers, des fichiers autocad, pour adapter un spectacle aux lieux de tournée. gestion des calques, dez zones d'impression, cotations à l'echelle, alignement de symboles très pratique..... il n'a pas l'air mais il est top. à titoir. c'est un logiciel que j'utilise depuis la version 5... et qu eje continue à utiliser pour TOUS mes plans! allez voir sur le site de ACD qui a racheté DENEBA, developpeur du logiciel. (logiciel payant mais emule vous permettra de le tester avant de l'acheter) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| les images présentes sur le site en 3D sont réalisées avec... |
3D studio max bien-sûr. pour la conception de maquettes de scéno en volume 3D et pour les rendus lumière. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Connecteur femelle : sur l'ordinateur (carte graphique)
Connecteur mâle : sur le câble du moniteur
